Refração Luminosa II

Definição e elementos

O prisma óptico é uma associação de dois dioptros planos que não são paralelos, ou seja, é considerado um conjunto de três meios transparentes e homogêneos, que são separados por duas superfícies planas que não são paralelas.





Elementos de um prisma:
• Ângulo de refringência: ou ângulo de abertura do prisma, é considerado o ângulo diedro, que é constituído entre as superfícies dióptricas.
• Aresta do prisma: essa aresta é a reta de intersecção das superfícies dióptricas.
• Secção principal do prisma: essa secção é por um plano perpendicular à aresta.
• Base do prisma: o prisma possui uma terceira superfície plana, que é oposta à aresta, superfície esta que é chamada base do prisma.
• Faces do prisma: as faces do prisma são as superfícies dióptricas e a base do prisma.

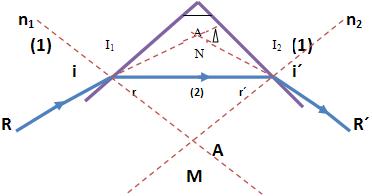

Caminho óptico do raio de luz ao atravessar o prisma.

Suponhamos que o raio RI, incida no prisma, dentro de um plano de uma secção principal (como mostra a figura acima).
Considerando a hipótese n₂ > n₁, onde o raio irá de aproximar da normal, ou seja, r < i, assim seguindo o prisma internamente no trajeto I₁ I₂.

Prismas de reflexão total

Esse prisma tem por objetivo mudar a direção de propagação da luz ou até mesmo arrumar as imagens, fazendo a luz sofrer uma ou mais reflexões totais.
Vejamos um prisma de Amici, que possui um desvio de 90° e que é usado em periscópios.
