Reflexão Luminosa II

Campo visual de um espelho plano

Um espelho tem um campo visual restrito para um dado observador. O campo visual é a região do espaço dentro do qual todos os objetos nela situados serão vistos. Objetos fora dessa região não são observados. O campo visual depende do tamanho do espelho, da distância do observador ao espelho e da localização do espelho em relação ao observador. Os motoristas se referem muitas vezes a um ponto cego. Isto é, uma região na qual eles não têm acesso nem pela observação direta, nem através dos espelhos do carro. Muitos acidentes são provocados porque o motorista muda de faixa achando que não existe nenhum veículo ali. No entanto, em alguns casos, ele não vê o veículo do lado porque o outro veículo estava no ponto cego. A razão da existência do campo visual é que os raios luminosos provenientes dos objetos devem ser refletidos pelo espelho e devem chegar até o olho humano. Consideremos um ponto próximo de um espelho. Ele será acessível ao observador (na figura representada pelo olho do mesmo) se os raios luminosos refletidos atingirem o olho. Para determinarmos o campo visual consideremos a imagem do olho no espelho. A partir da imagem do olho tracemos duas retas as quais interceptarão o espelho pelas duas extremidades. A região do espaço compreendida entre as duas retas e o espelho é o campo visual do mesmo. Note-se que o campo visual depende da posição do observador em relação ao espelho e das dimensões do mesmo.

Translações e rotações de um espelho plano

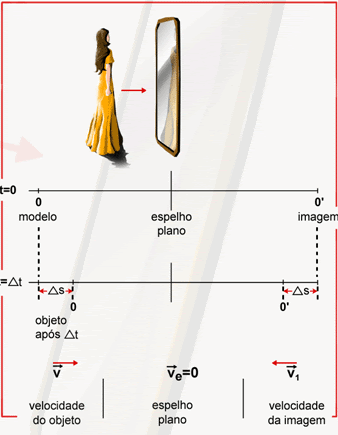

Quando fazemos uma translação de um espelho plano (isto é, o afastamos ou o aproximamos mantendo-o paralelo ao original) verificamos que a forma da imagem é preservada. No entanto, a distância da imagem do espelho se altera no mesmo valor da distância de aproximação ou afastamento do espelho. Assim, se um espelho se deslocar de um valor d (uma distância d) a imagem se deslocará em relação ao espelho, pelo mesmo valor d. O deslocamento da imagem em relação ao observador será de 2d. Se um objeto se aproximar (ou afastar) correndo em direção a um espelho com velocidade v sua imagem também se aproximará (ou afastará) do espelho com velocidade v (mas com sentido contrário). Portanto, a velocidade da imagem em relação ao objeto será 2 v. Sistemas de espelhos planos Às vezes empregamos um sistema de espelhos. Alguns arranjos produzem efeitos deveras interessantes. Com eles podemos obter muitas imagens de um objeto, simulando situações deveras impressionantes. Outras vezes estamos apenas interessados em construir sistemas ópticos simples. Consideremos dois espelhos colocados perpendicularmente um em relação ao outro. É fácil verificar que nesse caso são formadas três imagens. À medida em que o ângulo aumenta, o número de imagens diminui. Vale o contrário também. À medida em que o ângulo diminui o número de imagens aumenta. Uma situação curiosa é aquela na qual os espelhos são dispostos paralelamente um ao outro. Formam-se infinitas imagens. Por que as imagens se multiplicam? Isso ocorre porque algumas imagens se transformam em objetos colocados na frente do espelho. As imagens na frente de um espelho se comportam como objetos na frente dos mesmos produzindo uma nova imagem. Quando a imagem de um espelho se coloca atrás do outro espelho o processo se torna inviável a partir desse ponto. Quantas imagens se formarão? Sendo  o ângulo (medido em graus) entre os espelhos, então, se 360/ for um número inteiro par, o número de imagens será dado por  . Se 360o/ for um número ímpar a expressão acima só valeria para objetos localizados no plano bissetor de . No cotidiano 1. Reflexão em superfícies polidas Uma bandeja nova de aço inoxidável ou a pintura reluzente de um carro refletem como se fossem espelhos. 2. Reflexão numa superfície calde de um lago A superfície plana de um lago reflete o que se encontra na sua margem. 3. Espelhos para simular espaços amplo O uso de espelhos em ambientes pequenos é explorado para dar a sensação de ampliação do espaço. 4. Periscópio É comum ver em filmes que mostram submarinos o uso de periscópios para observar o que se passa acima do nível da água. Basicamente o periscópio funciona por reflexão. 5. Imagens à janela Numa sala com janelas de vidro liso pode-se observar reflexões durante o dia e durante a noite. À noite, a reflexão é mais nítida. Observe e discuta o fenômeno.
