Espelhos Esféricos - Parte I

Introdução



Tem-se grande interesse no estudo de uma situação na qual a luz atravessa dois meios cuja superfície de separação é uma superfície esférica (ou uma parte dela - uma calota esférica). Ao passar de um meio para outro pode ocorrer tanto a reflexão quanto a refração.

espelho esférico

No caso em que a superfície esteja polida exibindo uma reflexão regular, uma calota esférica se constitui num espelho esférico. Uma calota polida de um carro pode ser pensada como um exemplo de um tal espelho (desde que a calota seja esférica).

A esfera da qual a calota faz parte tem duas faces. Uma interna e outra externa. Quando a superfície refletiva for a interna, o espelho é côncavo. Quando a superfície refletora for a externa, o espelho é dito convexo.

superfície refletiva for a interna, o espelho é côncavo,  externa, é convexo


Aspectos geométricos dos espelhos esféricos

Para analisarmos o processo da formação da imagem de um objeto em frente a um espelho devemos recorrer a algumas grandezas de natureza geométrica associadas a um espelho esférico, como mostra a figura, e conforme as definições abaixo:
O centro de curvatura (C), como já vimos antes, é o centro da esfera que deu origem à calota.

O raio de curvatura (R) da esfera é a distância do centro da esfera até qualquer ponto sobre a mesma.

O vértice do espelho (V) é o ponto equidistante de qualquer ponto sobre as extremidades da calota (o seu polo).

O eixo principal (e.p.) é aquele que passa pelo vértice do espelho e pelo seu centro de curvatura.

Eixo secundário: é qualquer reta paralela ao eixo principal.

Plano frontal: é qualquer plano perpendicular ao eixo principal.

Plano meridiano é qualquer plano que corta a calota passando pelo eixo principal (plano do papel é um plano meridiano).

Abertura do espelho () é o maior ângulo sobre a calota medido a partir do centro da curvatura (o ângulo associado às extremidades da calota).


Foco de um espelho


Para os espelhos côncavos de Gauss pode ser verificar que todos os raios luminosos que incidirem ao longo de uma direção paralela ao eixo secundário passam por (ou convergem para) um mesmo ponto F - o foco principal do espelho (ou simplesmente foco do espelho).


Para os espelhos convexos uma propriedade análoga aos espelhos côncavos. Nesse caso é a continuação do raio refletido é que passa pelo foco. Tudo se passa como se os raios refletidos se originassem do foco.

O foco de um espelho de Gauss é um ponto ao longo do eixo principal equidistante do centro de curvatura C e do vértice V.

Propriedades de Gauss para os espelhos esféricos


1. Raio de luz passando pelo centro de curvatura


Como todo raio de luz que incidir passando (ou efetivamente ou apenas o seu prolongamento) pelo centro de curvatura volta sobre si mesmo, um dos raios pode ser tomado passando pelo centro da curvatura. O refletido é facilmente determinado.

2. Raio luminoso incidente passando (ou sua continuação) pelo foco


Nesse caso, o raio refletido sairá paralelamente ao eixo principal.

3. Raio de luz incidente paralelamente ao eixo principal


O raio refletido, como argumentado antes, passará (ou sua continuação no caso de espelho convexo) pelo foco.

4. Raio de luz passando pelo vértice


Nesse caso, o raio refletido formará o mesmo ângulo (em relação à normal pelo vértice) que o raio de incidência.

Construção Geométrica de imagens

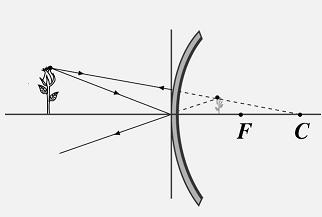

Construção de imagem em espelho convexo

• Imagem virtual direita reduzida

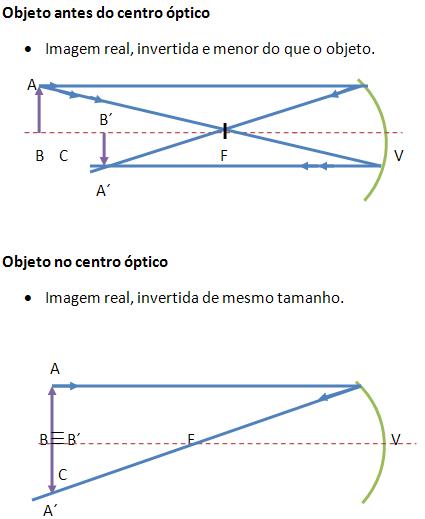

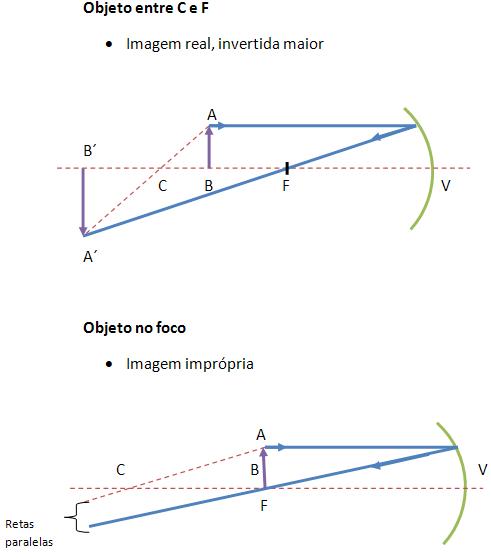

Formação de imagens em espelhos côncavos











Link 1 - Aula Interativa


Link 2 - Editora Moderna
